种养结合 农牧循环

  在畜禽粪污资源化利用大环境背景下,针对沼液还田利用存在的自动化与智能化程度低;液体粪污还田利用数据管理相对薄弱;种养结合分析决策数据来源不足等痛难点问题。福建省致青生态环保有限公司立足当前农业面源污染治理、生态农业绿色发展以及生态文明建设形势,围绕畜禽粪污资源化利用推进工作,聚焦沼液还田利用技术及管理等突出短板,响应数字中国“人工智能+沼液资源化利用”应用场景需求,分析沼液资源化利用当前现状,挖掘市场需求潜力,设计研发出一套沼液智能化施用设备

功能特点

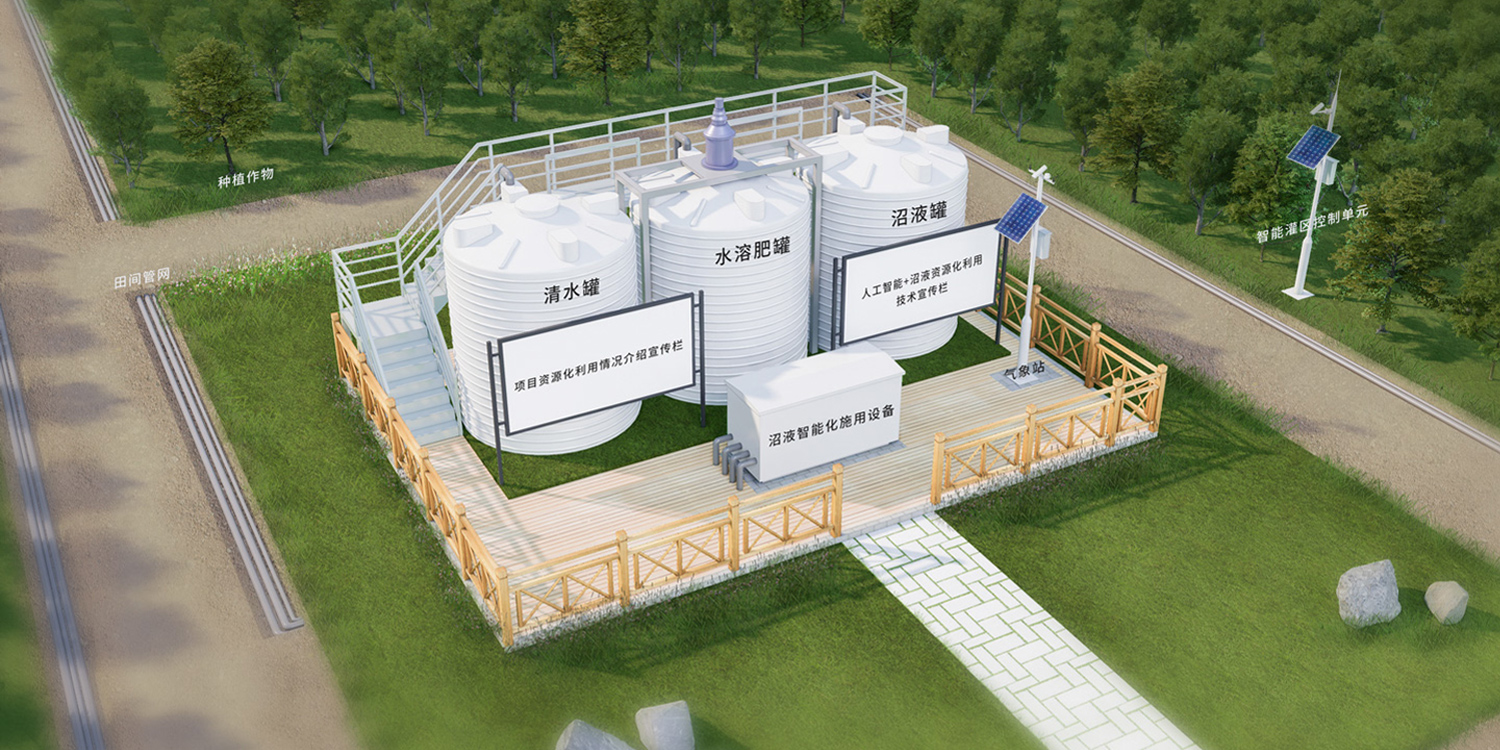

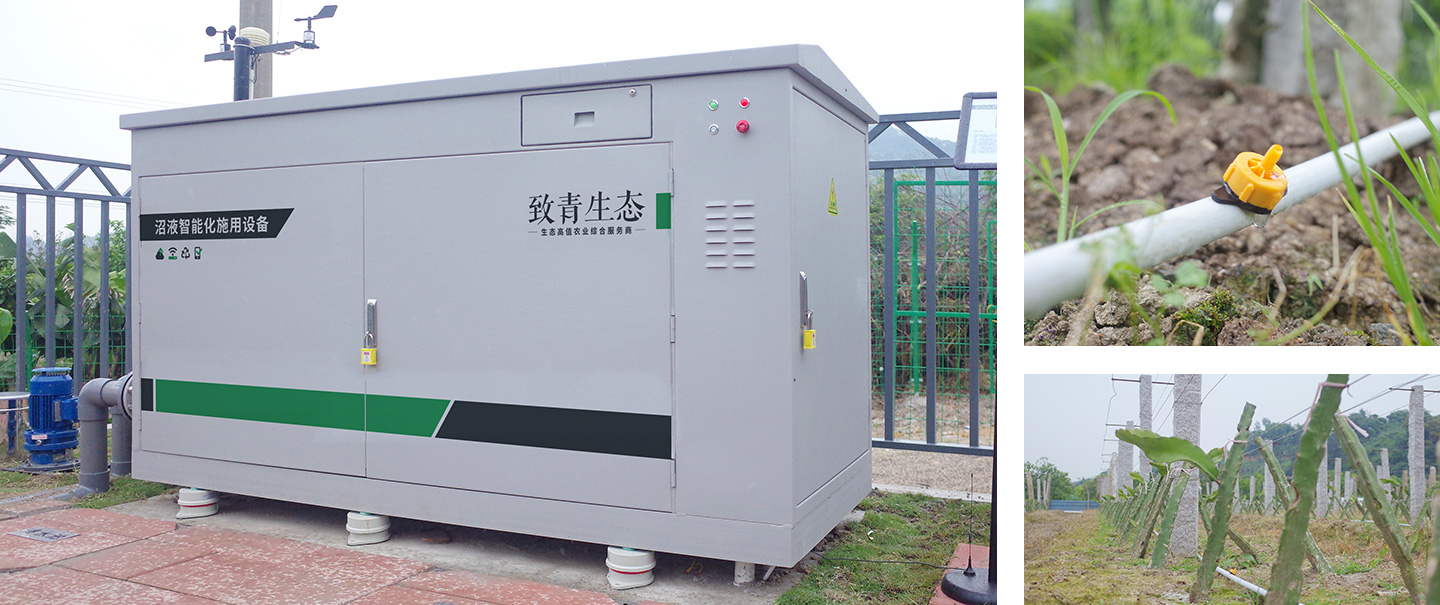

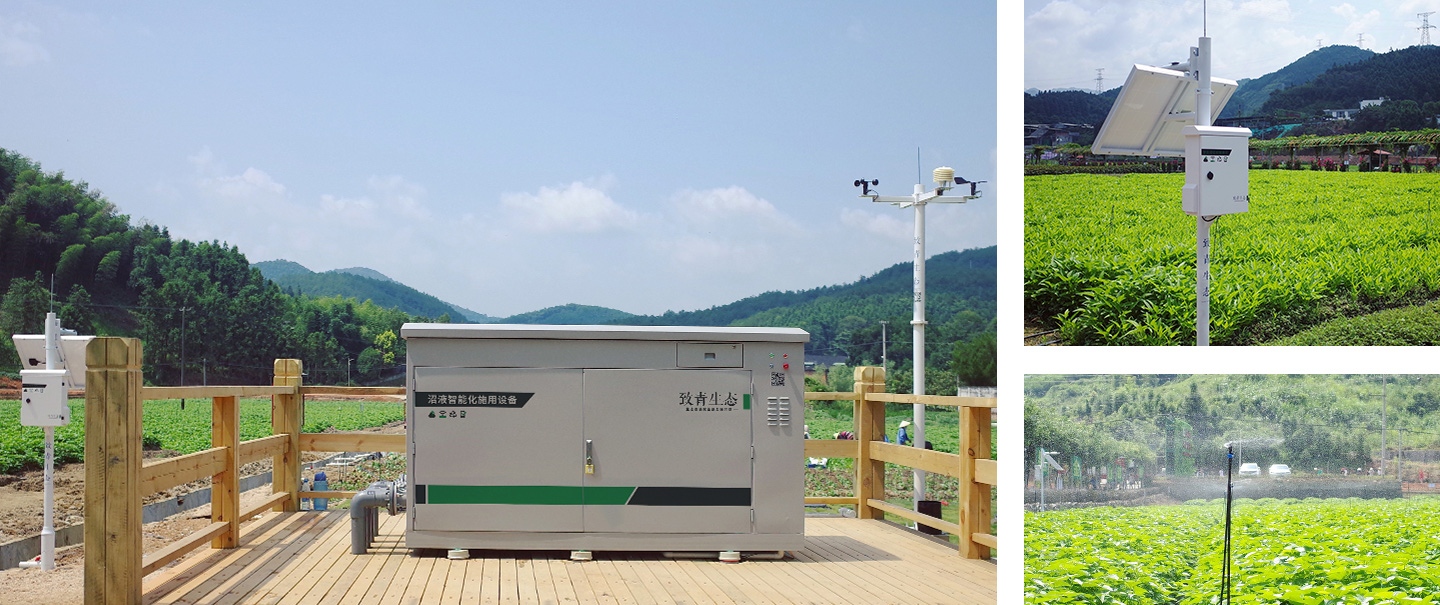

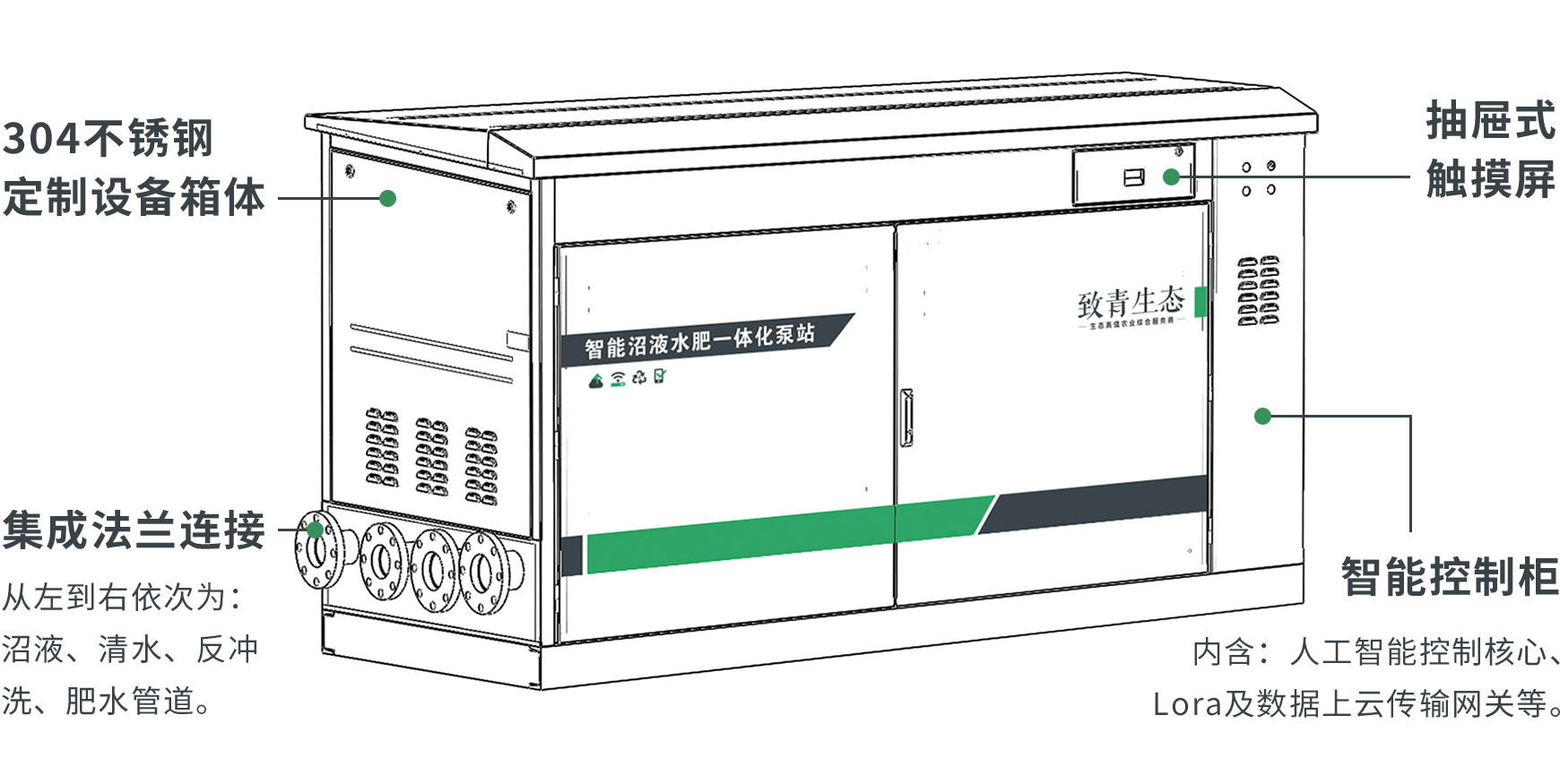

  沼液智能化施用设备通过一体化集成设计将核心构件合理布局,设备按撬装式理念进行生产,满足户外露天使用,防腐防雷,现场安装无需土地硬化,可即插即用。

★ 沼液智能化施用

  通过智能控制模块联动,实现依据田间作物土壤墒情,种植地气候情况、作物生长周期等各项指标,按照作物生长周期需求智能化沼液施用,提升精准施肥效率,防止形成沼液地表径流。

★ 资源化利用台账管理

  支持本地及云服务器记录沼液施肥时间、沼液用量、沼液施肥设定的EC、pH值,同时记录气象数据和土壤墒情数据,并根据数据自动生成沼液施用运行台账,为沼液监控及资源化利用率核算提供依据。

★ 无线连接与数据采集

  设备通过LoRa无线数据传输方式实现田间灌区切换控制与土壤数据采集。

★ 无人值守与远程控制

  支持手机APP远程控制,能够实现设备无人值守、智能运行。

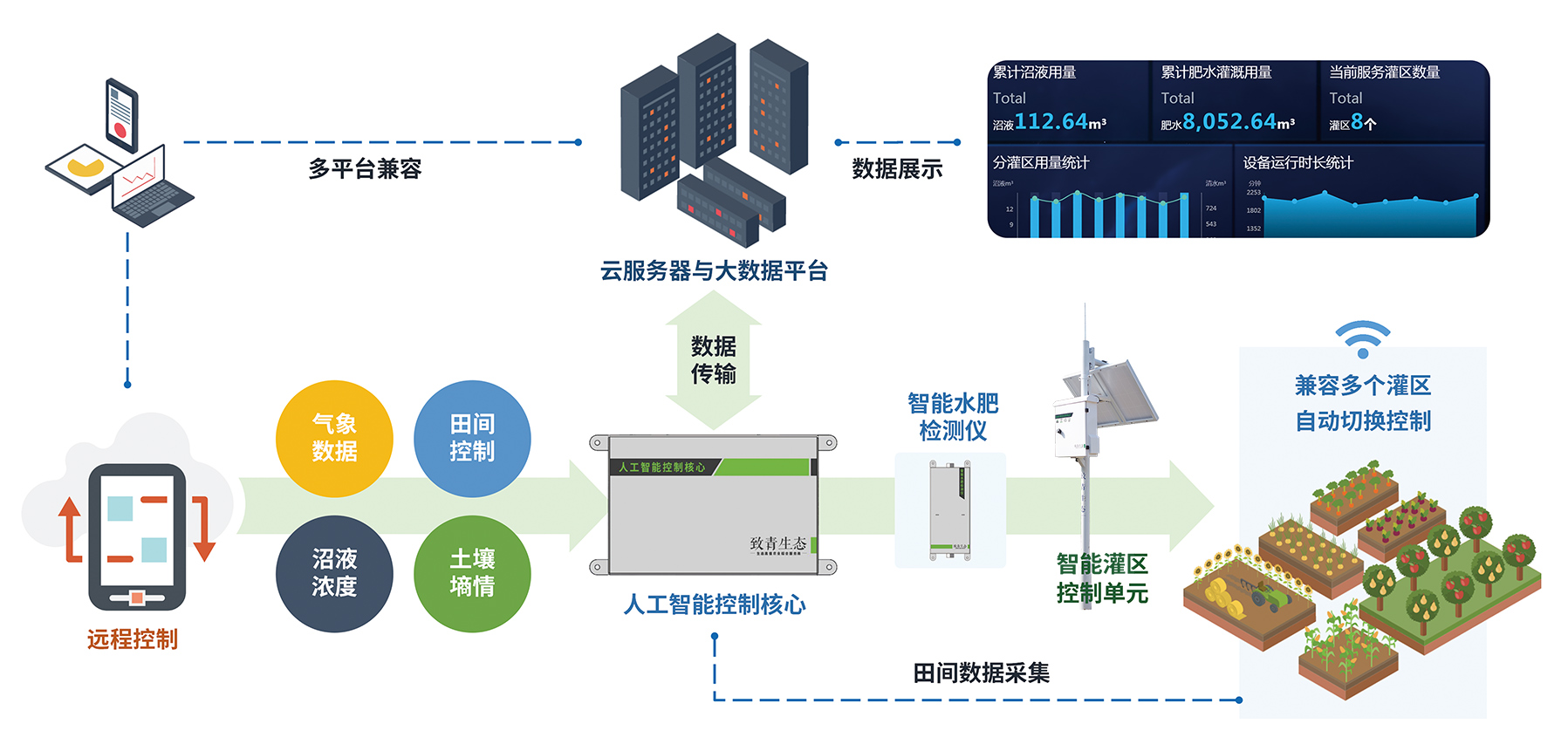

智能控制模块

★ 人工智能控制核心

  人工智能控制核心是沼液智能化施用设备的AI大脑,它是保障设备智能运行、防止施肥管道堵塞和实现沼液科学施用的关键,它对沼液EC值和pH值及气象站数据、管道内压力等信息进行实时监测,并反馈至配水电动调节阀和水泵等元器件,从而对水肥配比及压力等进行调节,实现沼液水肥施用程序的远程操控和自动运行。

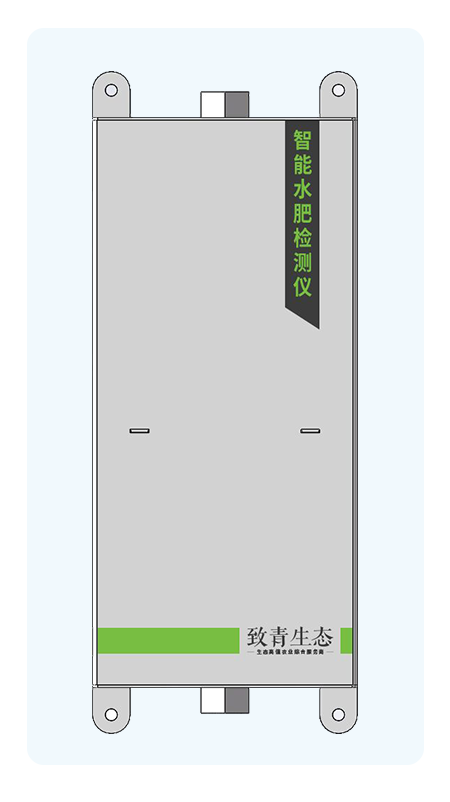

★ 智能水肥检测仪

  智能水肥检测仪用于快速测定沼液浓度。主要工作原理是通过测定沼液中的EC值和pH值对沼液浓度进行综合判断。所谓EC值,指的是溶液中的可溶性盐浓度,也被用来测量液体肥料中的可溶性离子浓度。当EC值或pH值偏离系统设定区间内时,人工智能控制核心就会开启智能调节模式,通过快速调节沼液和清水配比,来保障混合后的肥水浓度处于合理的施用范围。

  智能水肥检测仪与人工智能控制核心配合工作,是实现科学配比功能的重要保障。

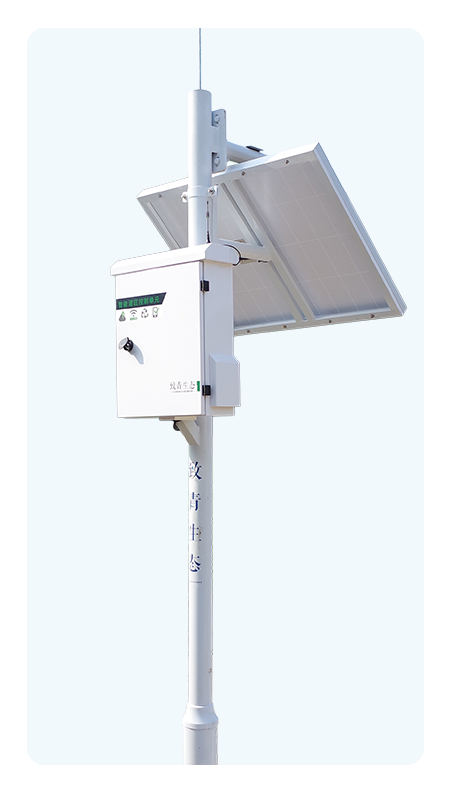

★ 智能灌区控制单元

  智能灌区控制单元使用太阳能供电系统,通过无线数据传输与人工智能控制核心进行数据交互。其主要功能是通过采集土壤墒情(温、湿度)和土壤EC值等数据,通过无线数据传输反馈给人工智能控制核心,为人工智能控制核心判断灌区肥水施用量提供重要数据依据。同时,智能灌区控制单元接收人工智能控制核心的灌区启停指令,完成在各个灌区间精准高效切换。

  智能灌区控制单元专为沼液智能化施用设备设计,配合使用能简化田间布线与管路连接,同时留有数据接口,为连入更多田间数据采集设备提供拓展空间。

沼液高值化

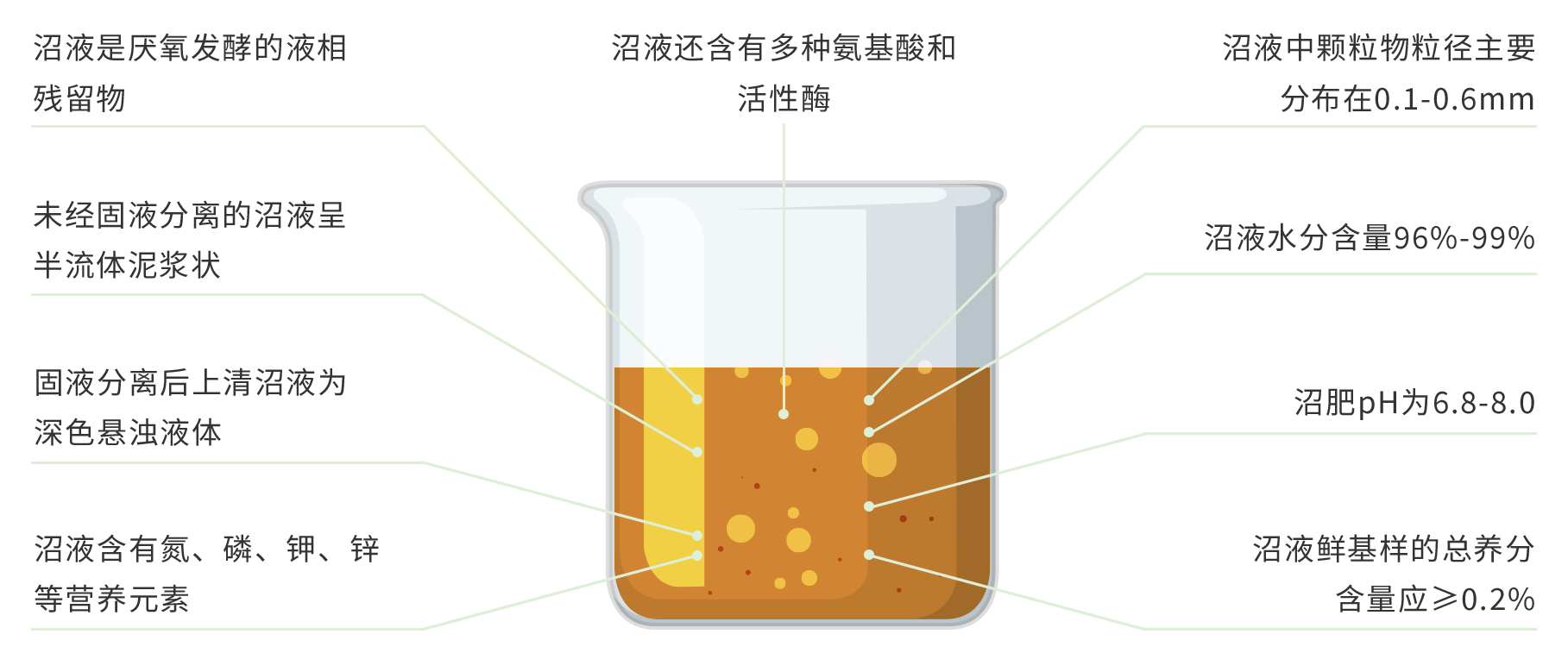

★ 什么是沼液

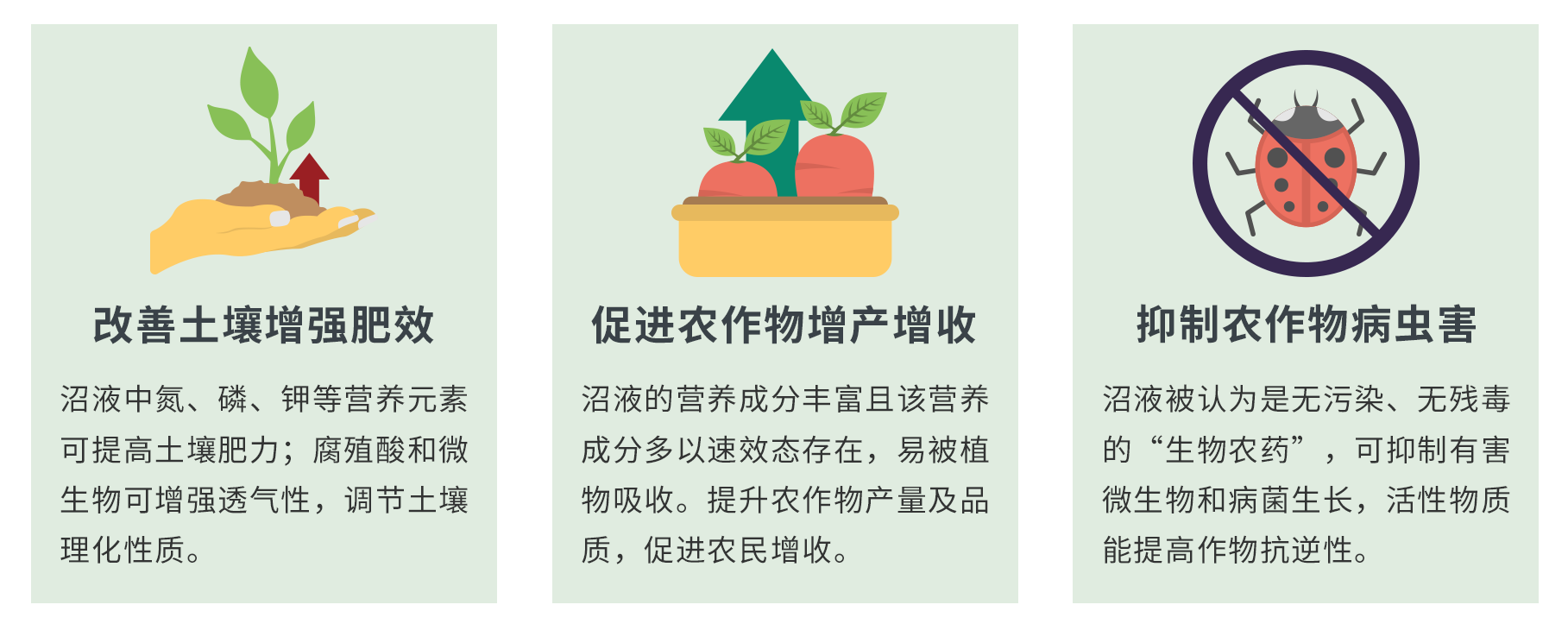

★ 沼液高值化应用

型号参数

设备型号:ZQE-2IPS-BSF-AI25

主要参数:
■ 流量:15 - 30m³/h
■ 主管道压力范围:0.1 - 0.5MPa
■ 电机功率:7.5kw


■ 电源输入:AC 380V 15A
■ 设备尺寸:2.3m×0.95m×1.3m
■ 设备重量:850kg

硬件参数:
■ 1个24V直流输出模块,可提供8个有线输出
■ 本地无线组网-可连接最多16个智能灌区控制单元
■ 控制器电源:220V交流电
■ 内置精密过滤器,过滤精度为125μm
■ EC值和pH值独立传感器


■ EC值模拟量自动调节电动阀
■ 高压保护电路
■ 可支持使用4G网络,兼容移动、联通、电信SIM卡
■ 可外置存储卡
■ 可使用计算机、手机对系统进行远程操控

功能参数:
■ 可为0 - 16个灌区进行独立的施肥程序编程
■ 可根据包括:气象数据、土壤墒情、施肥周期等外部因素进行编程
■ 可拓展控制补水泵和搅拌机操作
■ 可通过无线程序控制田间阀门
■ 可实时监测混合液的可溶性盐浓度(EC值)和酸碱度(pH值)
■ 可根据EC值和pH值进行施肥的编程,混合液EC值能在短时间内输出稳定
■ 设备缺水时可停机保护并报警
■ 可实时监测气象数据、土壤墒情,并记录历史信息,设置阈值报警
■ 可控制过滤器反冲洗并可根据过滤器进出水口压差决定是否自动反冲洗
■ 可对每个灌区沼液流量和混合液流量进行监测
■ 可对设备整体及每个灌区施肥时间、设定EC值、沼液用量、清水用量和混合液用量进行数据统计并生产数据台账
